電氣部分是電機產品的重要組成,而接線系統是電機產品與供電源對接的重要部件,主要包括接線盒、引接線、接線板、連接片、接線螺栓、固定螺母、接地標志等零件,不同的電機產品對于接線系統的要求不盡相同,但方便、安全和規范是一個基本的控制要求。
01電機自身接線的規范性及客戶使用便捷性對于大多數電機,產品本身具備比較完備的接線系統,客戶只要按照接線指標圖連接電源即可。電機產品繞組自身的連接在出廠前已全部完成,無論是三角形接法還是星形接法,我們公司都會采用接線板或內連接方式向客戶提供便捷的接線裝置。

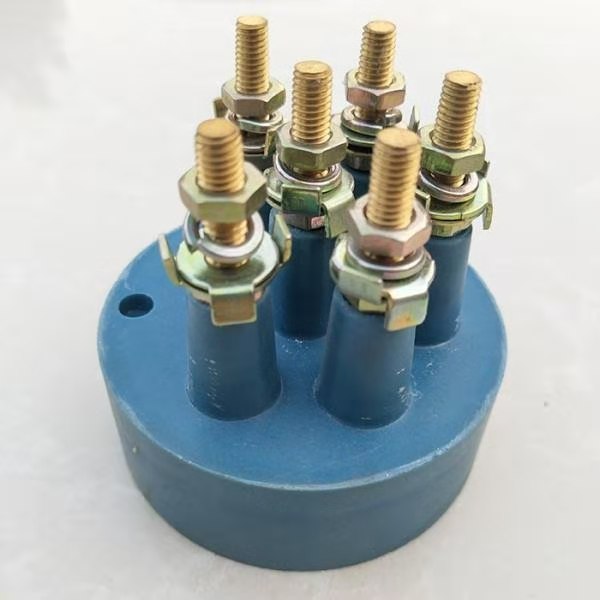

對于雙電壓三相電機,我們公司一般提供6個接線柱,采用不同的連接方式達成不同電壓狀態的接線,而對于星形接法的電機,大多采用3個接線柱。
接線系統中涉及到的電機引接線、接端頭、接線螺栓、連接片等零件的材質和截面,應符合相關標準規定;但對于標準規定以外的其他要求,不同的電機廠家均有個性化的特點。
●不同相引接線的顏色區分。在生產制造過程中,可以采用同一顏色引接線加線端標志的方式選擇,也可以采用不同相不同顏色的引接線,這樣大限度地保證了繞組不同相的標志,方便生產加工過程控制的同時,更有利于客戶使用過程的維護和檢查。
●引接線出線口應盡力滿足客戶的接線要求。不同電壓等級的電機接線盒,按照電氣間隙和爬電距離要求,接線盒空間尺寸有明確的要求,在客戶沒有明確要求的情況下,只要符合標準尺寸要求,電機的電氣性能要求是安全的。但是,對于大規格電機產品,特別是低壓大功率電機和高壓電機,客戶的電源線直徑相對較大,制造商應結合具體的接線實際,綜合評價電源線進口的方向和位置。特別是對于高壓電機,接線盒尺寸較大,如果將電機出線孔留到下方,客戶接線將特別困難。為此,在不違背安全要求的前提下,應兼顧客戶的實際使用要求。
●緊固件拆裝的便捷性。在生產加工過程中,各廠家都會結合產品特點配備適用的緊固工具,特別是對于接線系統的固定,為了提高勞動效率,緊固工具很具特點。但對于電機的使用客戶,則不一定具備相應的個性化工具,因而在接線盒及接線板的設計過程中,應適度考慮安裝過程中的便捷性,必要時應配備相應的拆卸工具。
●接線系統防護等級的控制要求。不同防護等級的電機,應有與之防護等級配套的接線系統。但從實際發生的故障案例看,不少電機廠家不太重視接線系統的防護等級控制要求,特別是出線孔位置處理效果不佳,在一些粉塵較大、環境潮濕,特別是有腐蝕性氣體的環境條件下,由此出現的問題還比較多,應引起電機制造者及使用者的高度重視。(注:部分圖片源自于網絡)
